VS III 手动环链葫芦

日期：2013/8/5 9:33:31　人气：1798

产品概述：

额定载荷 500 - 5000 公斤
　　III 型手拉环链葫芦是耶鲁最新设计并引进的手拉环链葫芦。
　　改进的导链机构防震、防卡，从而使链条运行更平滑。高质量的轴承，变速器
和链槽保证操作更平稳。
　　优化的受力设置使操作更方便。

产品说明：

产品特性
　　边板和外壳牢固连接，滑轮盖加固，确保葫芦平稳提升。
　　过载保护装置
　　集链盒
　　精确的导链机构确保起重链条运行更平滑。
　　高质量的齿轮箱轴承、边板和链槽能够延长使用寿命。
　　镀锌防酸的制动装置和滚珠轴承确保更佳的防腐蚀效果。
　　标配镀锌起重链条可起到额外的防腐蚀效果。

产品选项
　　边板和外壳牢固连接，滑轮盖加固，确保葫芦平稳提升。
　　过载保护装置
　　集链盒

技术参数：

型号	额定载荷 kg	链条数	链条规格 d x p mm	每提升一米手拉链行程 mm	手拉链额定载荷拉力 daN	3m起升高度净重 kg
VSIII 0.5/1	500	1	5 x 15	26	21	9.0
VSIII 1.0/1	1000	1	6 x 18	24	24	11.5
VSIII2.0/1	2000	1	8 x 24	19	32	19.0
VSIII 2.0/2	2000	2	6 x 18	15	29	17.3
VSIII 3.0/1	3000	1	10 x 30	12	40	31.0
VSIII 3.0/2	3000	2	8 x 24	10	37	27.0
VSIII 5.0/2	5000	2	10 x 30	8	41	43.0

外形尺寸：

型号	VSIII 0.5/1	VSIII 1.0/1	VSIII 2.0/1	VSIII 2.0/2	VSIII 3.0/1	VSIII 3.0/2	VSIII 5.0/2
A min., mm	350	380	460	490.0	570	580	700
B,mm	21	28	36	36	45.0	45	47
C,mm	23	27	35	35	40.0	40	45
D,mm	16	20	29	29	29.0	29	40
E,mm	145	158	205	170	240.0	220	250
F,mm	140	155	180	155	210.0	175	190
G,mm	80	87	94	87	110.0	94	95
H,mm	60	68	86	68	100.0	81	95
K,mm	240	270	320	285	370.0	340	410

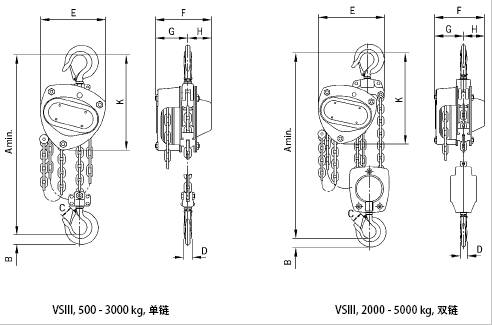

尺寸图：
